壓縮空氣流量計安裝位置
壓縮空氣流量計安裝條件及位置
壓縮空氣流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，遵照生產廠使用說明書的要求執行。
渦街傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的干擾，安裝位置要注意。
1、安裝位置

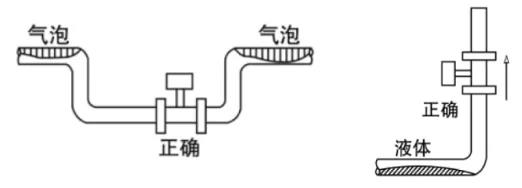

1）液體介質（含氣體）

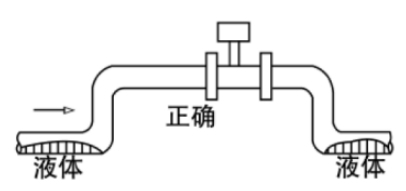

2）氣體介質（含液體）

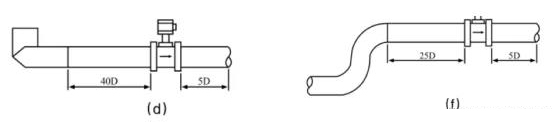

2、直管段要求
1）壓縮空氣流量計必須保證上、下游直管段有必要的長度
（1）一個90°彎頭
（2）同心擴管
（3）同心收縮全開閥門
（4 ）不同平面兩個90°彎頭
（5）調節閥半開閥門
（6）同一平面兩個90°彎頭

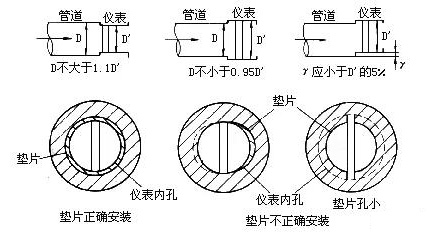

3、儀表與管道連接要求
（1）上、下游配管內徑D與傳感器內徑D′相同，其差異滿足下述條件：0.95D≤D′≤1.1D。
（2）配管應與傳感器同心，同軸度應不小于0.05D′。
（3）密封墊不能凸入管道內，其內徑可比傳感器內徑大1～2mm。

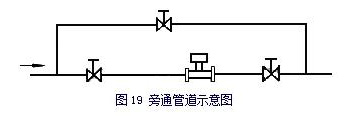

（4）如需斷流檢查與清洗傳感器，應設置旁通管道如下圖所示。
4、管道振動處理
（1）安裝時盡量注意避開振動源
（2）采用彈性軟管連接，在小口徑中可以考慮

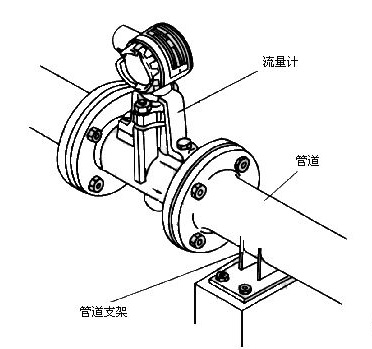

（3）加裝管道支撐物是有效的減振方法
5、接地處理
（1）布線時應遠離強功率電源線
（2）盡量用單獨金屬套管保護
（3）應遵循“一點接地”原則，接地電阻應小于10Ω。

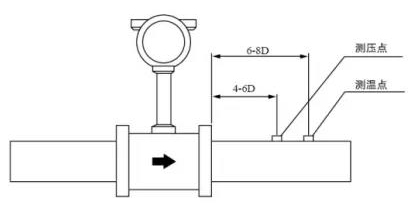

6、分體溫壓補償，溫度、壓力位置
