蒸汽管道流量表原理

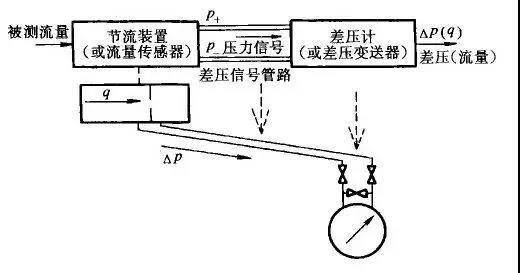

差壓式(也稱節流式) 流量計是基于流體流動的節流原理，利用流體流經節流裝置時產生的壓力差而實現流量測量的。它是目前生產中測量流量*成熟，*常用的方法之一。通常由節流裝置（將被測流量轉換成壓差信號）、差壓計（將壓差轉換成對應的流量值）和顯示儀表組成。

壓式流量計通常以檢測件形式分類，如孔板流量計、均速管流量計、文丘里流量計等。

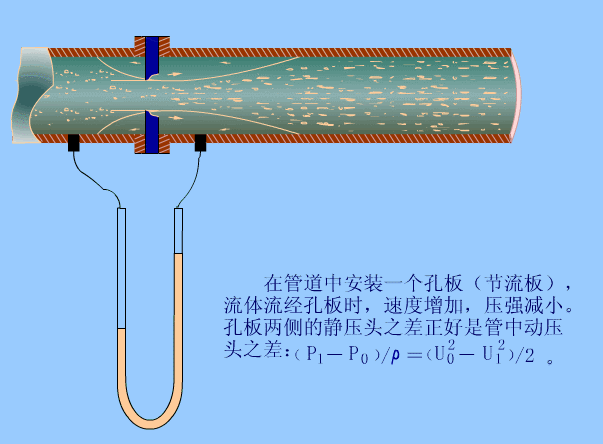

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。

差壓式流量計是目前流量測量中用得*多的一種流量儀表，使用量約占整個流量儀表的60%~70%。近年來，由于各種新型流量計的問世，差壓式流量計的使用量逐漸下降，但目前仍是*重要的一類流量計。
